팩커형 강관그라우팅
팩커형 대구경 강관그라우팅

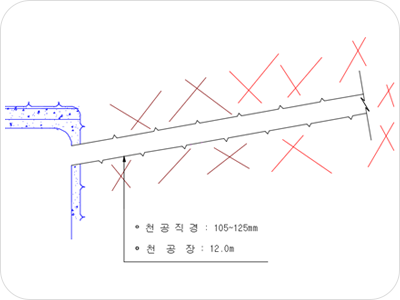

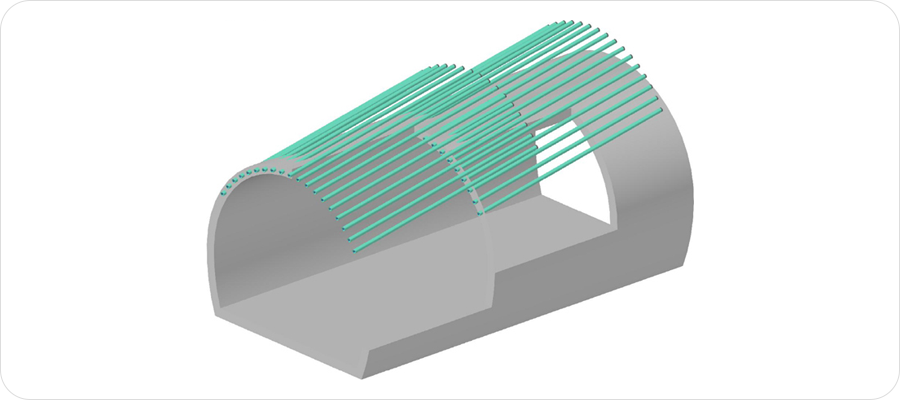

터널 상부 지반에서 천공 후 대구경 강관을 삽입, 우산 모양으로 배열하여 강관 내부로 외부팩커 주입장치를 삽입한다.

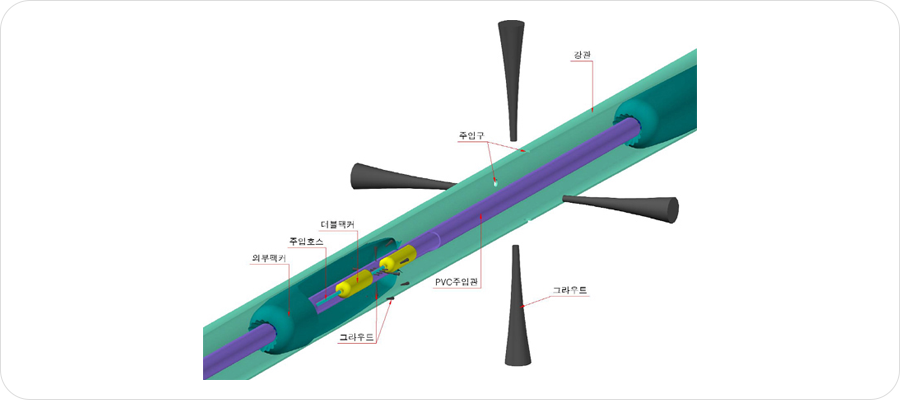

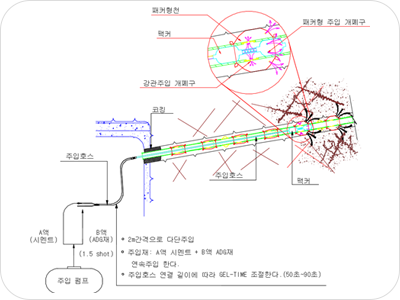

주입펌프 통해 주입재가 발사되면 외부팩커가 팽창되어 팽창압력 10kg/㎠ 정도의 압력이 도달되면 외부팩커 주입구가 개방되어

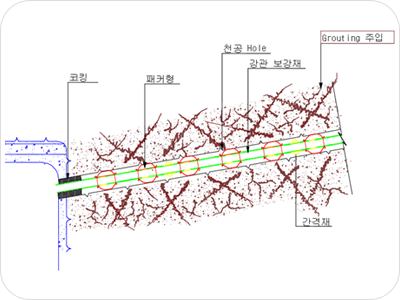

강관 노즐을 통해 주입되는 방법으로 지반의 강도 및 차수 효과를 목적으로 하는 공법
1. 주입장치가 간단하여 작업공정 단축, 주입재료 손실이 적어 공사비 절감효과
2. 대구경 강관 주입팩커가 사장될 우려 없이 연속 주입이 가능

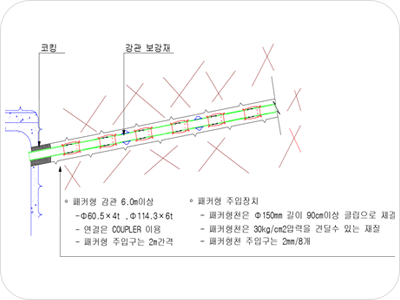

3. 대구경 강관(114mm)에 소형 더블팩커(30mm)를 사용하므로 소모성자재 절감
1단계 : 천공 및 강관설치
2단계 : 주입관 삽입
3단계 : 외부팩커 주입
4단계 : 주입완료

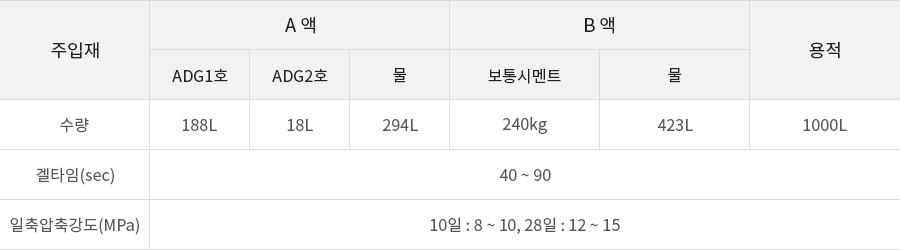

1배합
500kg
841L
1000L
2배합
760kg
760L
1000L
일축압축강도(Mpa)
10일 : 7 ~ 9, 28일 : 14 ~ 15
